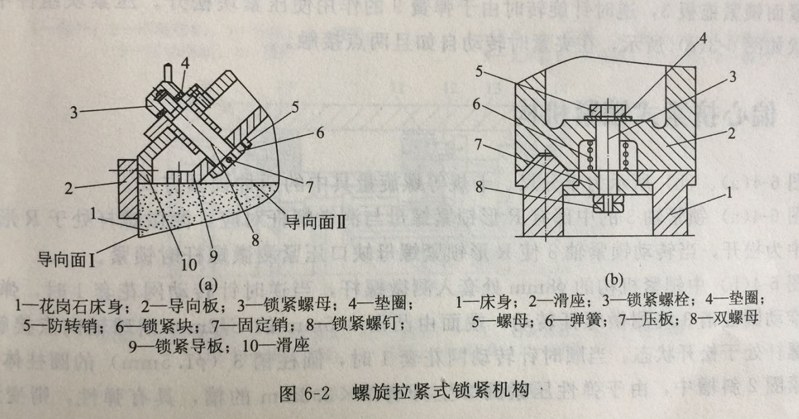

圖6-2（a）為花崗石直角導軌，滑座10在花崗石床身導軌上移動，鎖緊時轉動螺母3拉動鎖緊螺釘8經鎖緊塊6與鎖緊導板9拉緊。在精密件加工中，導向板2在拉緊時受力貼緊床身導向面，共同把滑座10緊固在花崗石床身上。鎖緊導板9與鎖緊塊6的拉緊面與水平面成45°，使拉緊力分解成兩個相等的分力。

　　根據深圳CNC加工的經驗，水平分力使導向板2與床身導向面I緊密接觸，垂直分力使滑座導向底面與床身的導向面Ⅱ緊密接觸，這樣既保證了CNC精密機械加工過程中兩導向面的導向精度，又保證了鎖緊。

　　如圖6-2（b）所示，在精密件加工中，旋轉螺母5時螺栓3軸向移動，壓板7與床身1的鎖緊面將滑座2鎖緊在床身1上不動，彈簧6在松開鎖緊裝置時使壓板7脫離床身鎖緊面而不妨礙拖板的移動。
